消费电子的轻薄化、医疗设备的便携化、工业传感器的集成化，这些趋势都指向同一个方向——设备越来越小，内部空间越来越紧凑。在有限的空间里实现高精度的直线运动，成为设备设计工程师面临的普遍挑战。微型直线导轨作为紧凑型直线传动的核心部件，其设计和选型也在不断进化。

紧凑空间设计的三个约束

在紧凑空间中设计直线运动机构，通常面临三个约束：高度约束、宽度约束和深度约束。

高度约束是最常见的。比如在便携式医疗设备中，整机厚度可能只有20至30mm，扣除外壳和内部电路板，留给直线运动机构的高度可能只有10mm左右。这种情况下，普通尺寸的导轨根本装不进去，只能选用微型甚至超微型导轨。

宽度约束同样普遍。多工位并行的检测设备，需要在有限的宽度内并排布置多条运动轴。每多占1mm宽度，整台设备的宽度就增加1mm，对于产能密度要求高的3C产线来说，这直接影响单位面积的产出。

深度约束则体现在行程需求上。设备的长度有限，但需要的运动行程越来越长，这就要求导轨在保证刚性的前提下，尽可能缩短两端的无效长度。

微型导轨的设计进化

为了应对紧凑空间的挑战，微型直线导轨的设计也在不断优化。达沃鑫在这方面的技术路径，可以从三个层面来看。

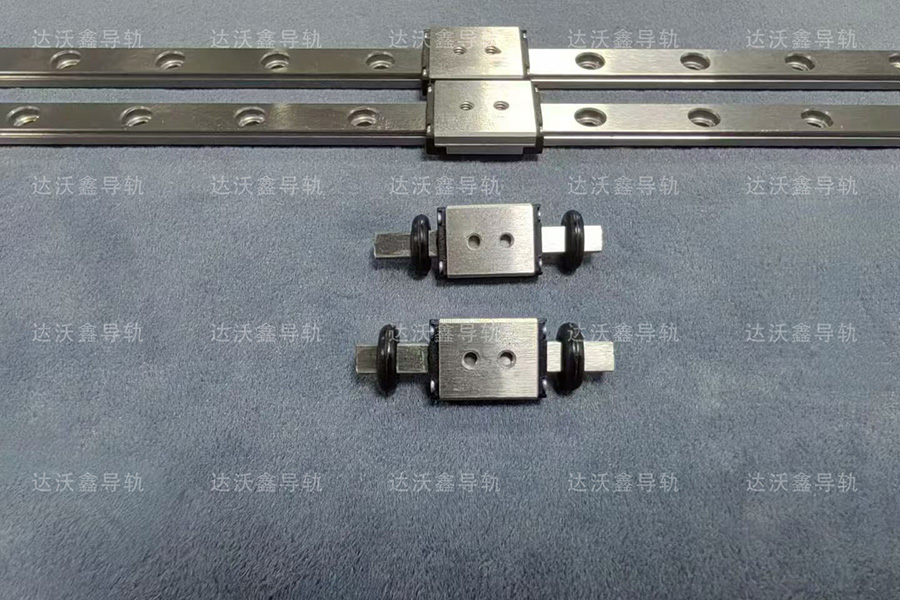

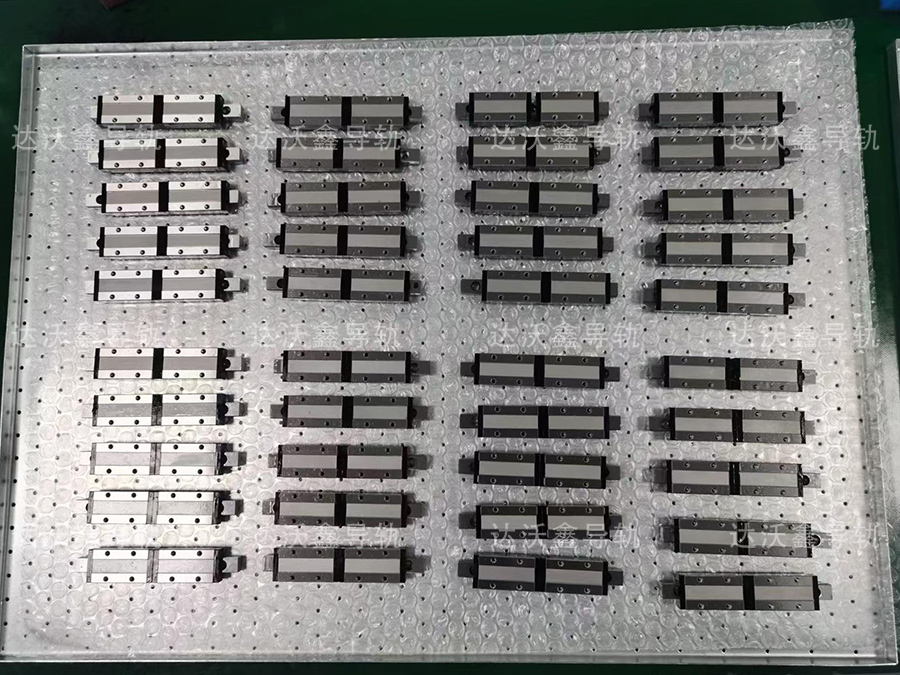

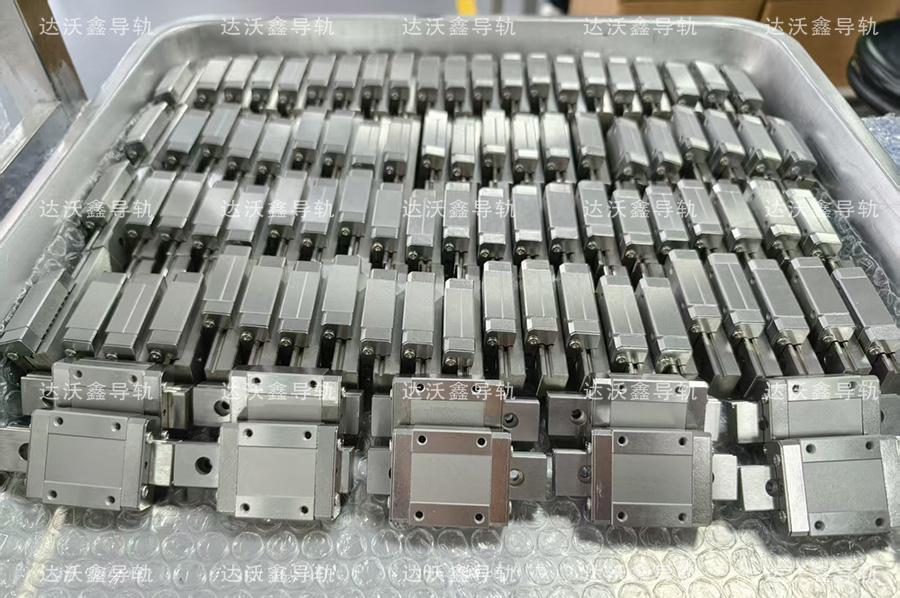

一是小型化。达沃鑫DVN微型导轨系列覆盖了从DVN3到DVN15共六种规格，导轨宽度从3mm到15mm不等。导轨宽度每缩小一档，安装空间就节省一圈。但小型化不等于性能缩水——通过优化滚珠直径和滚道曲率，DVN7规格的承载能力仍然可以达到约0.98kN，足以应对大部分轻载精密运动场景。

二是薄型化。除了宽度，安装高度也在不断降低。DVN7的组合安装高度约为8mm，DVN9约为10mm。对于空间极度紧张的设备来说，这几毫米的差距，可能就是能不能装进去的关键。

三是集成化。传统的微型导轨需要单独配置润滑系统和密封结构，现在越来越多的产品将这些功能集成到导轨本身。达沃鑫的微型导轨标配了端部刮油片和螺栓盖，内置润滑储槽，一次注脂可以运行上万公里，不需要额外设计润滑管路。这不仅节省了空间，也降低了系统复杂度。

选型时的空间优化技巧

在紧凑空间中选型，除了选对规格，还有一些实用的优化技巧。

比如，在载荷允许的情况下，可以选用标准滑块而非加长滑块。同一系列中，标准滑块和加长滑块的长度不同，标准滑块可以节省安装空间。再比如，导轨的安装方式有上安装和下安装两种，根据设备结构选择更节省空间的方式。

还有一个容易被忽略的点：导轨两端的预留量。很多工程师习惯按经验留一个滑块长度的余量，但实际上，如果运动行程的端点位置精度要求不高，预留量可以适当缩短，从而节省导轨总长度和安装空间。

微型化是设备设计的长期趋势，而微型直线导轨作为核心传动部件，其小型化、薄型化、集成化的进程也在不断加速。对于设备工程师来说，了解这些产品的进化方向，才能在设计中做出最优的空间利用方案。
